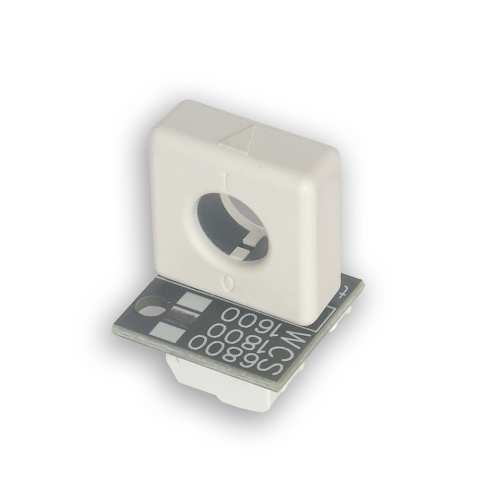

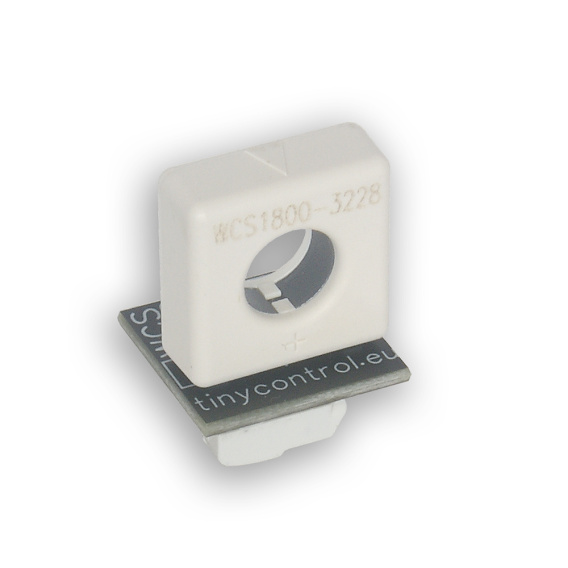

Moduł czujnika prądu WCS1800 Lan Kontroler

Czujnik prądu oparty o efekt Halla, mierzy prąd w przewodzie przełożonym przez otwór czujnika. Nie wymaga przerwania kabla i instalacji końcówek.
UWAGA: Lan Kontroler v3/3.5/4 przy pomocy tego czujnika mierzy tylko prąd stały!

Specyfikacja techniczna:

• średnica otworu: 9,0 mm
• zakres pomiaru prądu: 0 ÷ 35 A
• czułość: 66 mV/A
• zasilanie: z Lan Kontrolera 3,3 V lub 5 V
• napięcie przebicia (izolacja): 4000 V

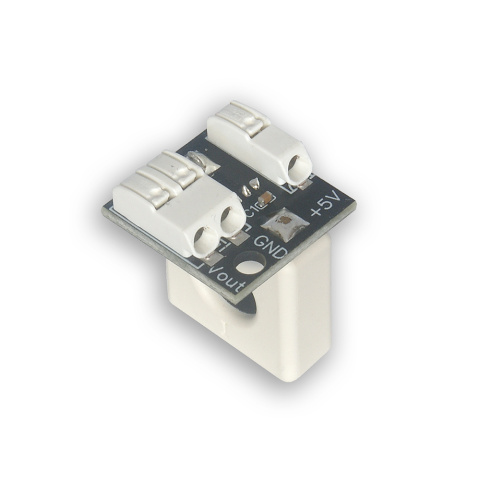

• zaciski wciskane (z dociskiem zwlaniającym) do  przewodu 0.2 – 0.75 mm2 - idealne do skrętki komputerowej

W przypadku użycia z Lan Kontrolerem v3 czujnik powinien być zasilany napięciem 3,3V ze złącza IDC10-1 oraz użyte wejścia INP1-4A.

W przypadku użycia z Lan Kontrolerem v3.5/3.6 czujnik powinien być zasilany napięciem 3,3V ze złącza IDC10-1 oraz użyte wejścia INP1-4A, lub prościej zasilany 5V i użyte wejścia INP1-2A.
Przed użyciem wskazanie powinno być skalibrowane w oknie Cal!
