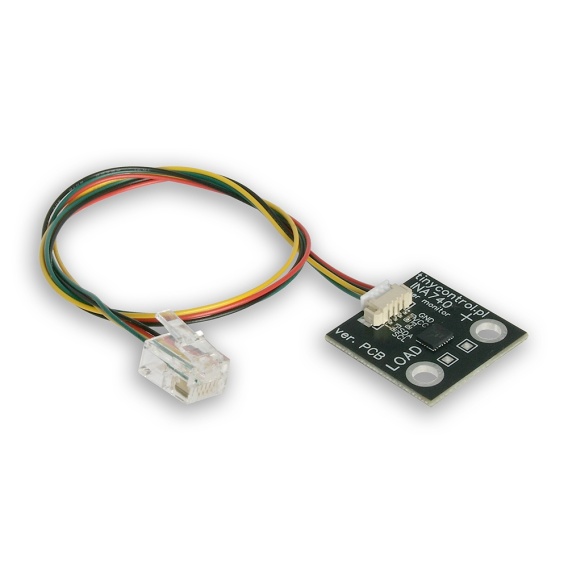

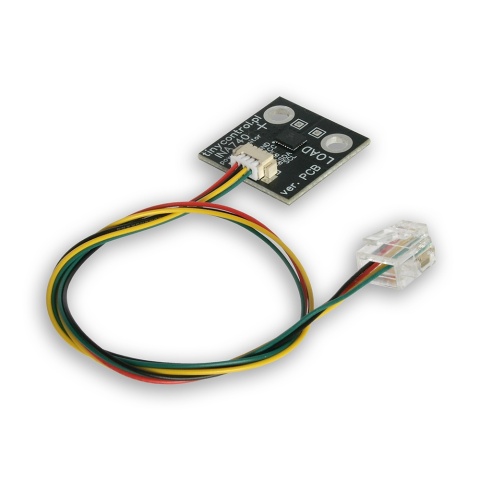

Cyfrowy monitor zasilania INA740 - płytka

Wersja niekontynuowana!

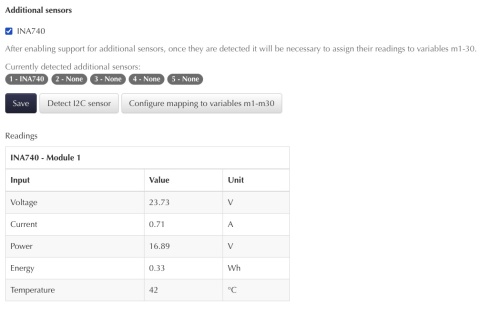

INA740 to cyfrowy monitor mocy ze zintegrowanym elementem pomiaru prądu wraz z 16-bitowym przetwornikiem analogowo-cyfrowym delta-sigma zaprojektowanym specjalnie do zastosowań pomiaru prądu. Urządzenie może mierzyć prądy do ±35 A ze wsparciem napięcia wspólnego do +85 V. INA740 raportuje prąd, napięcie magistrali, temperaturę układu scalonego, moc, energię i akumulację ładunku. Zintegrowany czujnik temperatury ma dokładność ±2,5°C w zakresie temperatur złącza. Konstrukcja niskiego przesunięcia i dryftu wzmocnienia INA740 umożliwia stosowanie urządzenia w precyzyjnych systemach, które nie przechodzą kalibracji wielotemperaturowej podczas integracji systemu. Czujnik komunikuje sie cyfrowo - magistrala I2C i jest obłsugiwany przez LK4 z firmwarem 1.42
Płytka czujnika ma jeden  adresu  I2C i nie pozwala na podpięcie kilku czujników.

Dane techniczne:

• zakres pomiaru prądu:                       +/- 35A (dwukierunkowo),
• zakres pomiaru napięcia:                  0-85V,
• rezystancja wewnętrzna (shunt):     800 µΩ,
• prąd przesunięcia:                              ±62.5 mA (maks),
• dokładność pomiaru mocy:              ±1.6% (maks.),
• dokładność pomiaru energii:            ±2.1%(maks.),
• dokładność czujnika temperatury:  ±1.5°C przy 25°C (maks.),
• rozdzielczość pomiarowa:                16bit,
• napięcie zasilania:                               3,3V,
• otwory podłączeniowe                        średnica 4,3mm
• wymiary:                                                (L)25mmx(W)26mmx(H)6mm,
• długość kabla:                                       27cm

Uruchomienie:

Czujnik należy podłączyć wg schematu, do pomiaru napięcia (oraz oczywiście mocy i energii) masa LK4 i masa obciążenia muszą być wspólne! W przypadku układu izolowanego można zrealizować tylko pomiar prądu.
