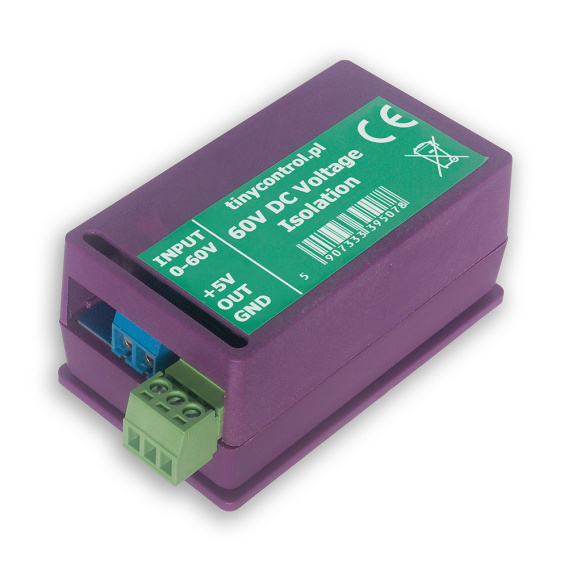

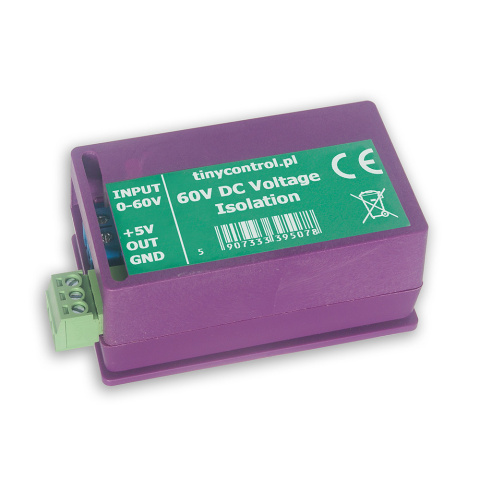

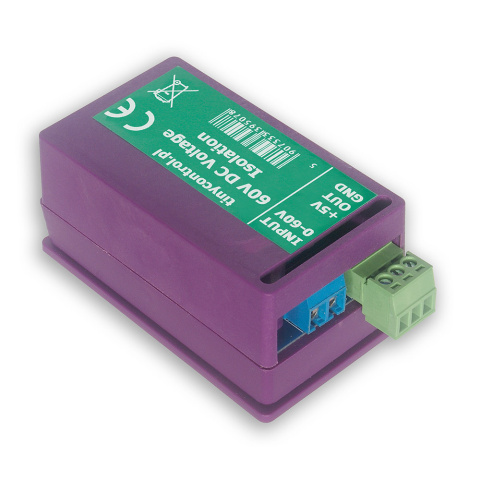

Izolacja galwaniczna DC 0-60V

Przetwornik napięcia na czujniku Halla może być stosowany do pomiaru napięcia stałego do 60V. Zapewnia izolację galwaniczną pomiędzy obwodem mierzonym a obwodem pomiaru.

Zastosowanie: do pomiarów napieć ujemnych (siłownie telekomunikacyne) lub innych przy konieczności izolacji galwanicznej pomiedzy obwodem mierzonym a resztą układu.

Parametry techniczne:

• Sposób montażu:                                    szyna DIN 35 mm
• Zakres napięć wejścia izolowanego:   0 ÷ 60 V
• Temperatura pracy:                                 –10°C ÷ +70°C
• Wytrzymałość dielektryczna:                2,5 KV 50 Hz 1 min
• Dokładność:                                             1%
• Liniowość:                                                0.2%
• Napięcie zasilania(±5%):                       +5 V
• Czas odpowiedzi:                                   40 μs
• Waga:                                                       60 g

Wzór na wyliczenie napięcia wejsciowego: Uwe=(Um-2,5V)x87
