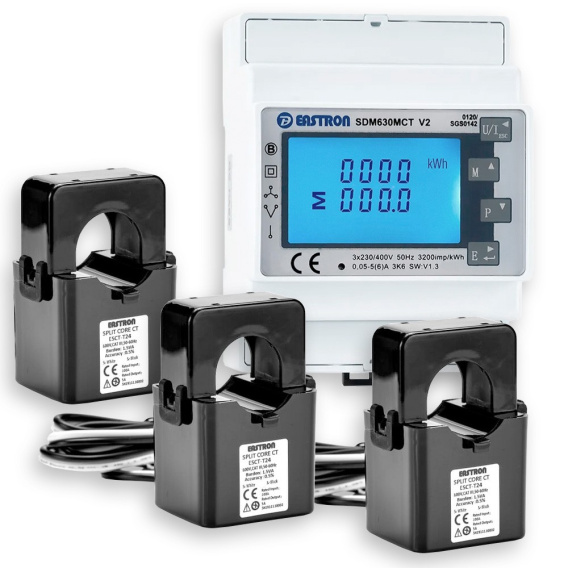

Trójfazowy licznik energii Eastron SDM630MCT Modbus + 3 czujniki ESCT-T24 150A/5A

Zestaw składający się z trójfazowego licznika SDM630MCT Modbus i trzech czujników prądowych (transduktorów) ESCT-T24 150A/5A.

Trójfazowy licznik SDM630MCT Modbus przeznaczony jest do odczytu parametrów sieci elektrycznej za pośrednictwem magistrali Modbus RTU.
Nasze urządzenia z serii Lan Kontroler – LK3.5+, LK4 oraz LK4mini – obsługują ten licznik, umożliwiając integrację z systemem zdalnego monitoringu.

W porównaniu do prostszego modelu SDM72D-M, licznik SDM630MCT Modbus oferuje dostęp do szerszego zakresu pomiarów, w tym napięć, prądów i mocy dla każdej fazy osobno oraz energii sumarycznej.

UWAGA: Po wybraniu i zatwierdzeniu rodzaju przekładnika prądowego (CT) w menu licznika, nie ma możliwości jego zmiany!
Ograniczenie to wynika z wymogów certyfikacji MID.

Podstawowe własności

• Dwukierunkowy pomiar energii czynnej: pobieranej (import), wprowadzanej do sieci (eksport), sumarycznej.
• Dwukierunkowy pomiar energii biernej: pobieranej (import), wprowadzanej do sieci (eksport), sumarycznej.
• Pomiary napięć, prądów, mocy chwilowej czynnej, mocy chwilowej biernej oddzielnie dla każdej fazy.
• Pomiar sumarycznej mocy czynnej (wartości dodatnie - pobór energii, ujemne - wprowadzanie energii do sieci).
• Wyjścia: 2 wyjścia impulsowe, 1 wyjście RS-485 z protokołem Modbus RTU.
• Certyfikowany wg. dyrektywy EU 2014/32/EU.
• Certyfikat MID numer 0120 / SGS0142.

Główne zastosowania (przy wykorzystaniu Lan Kontrolera)

• Monitoring energii pobieranej z sieci (import) i wprowadzanej do sieci (eksport) z uwzględnieniem faz na przyłączu.
• Monitoring pozostałych parametrów sieci na przyłączu.
• Sterowanie pracą dodatkowych obciążeń w zależności od bilansu energii na liczniku.

Specyfikacja techniczna

• Zasilanie pomiarów (złącza 5 i 6): złącze z przewodem linkowym 2÷5 mm², napięcie od 85 do 275 V AC 50/60 Hz ±10% lub 120 V do 380 V DC ±20%.
• Napięcie znamionowe (Un): 3 x 230 V AC
• Napięcie pracy: 80% ÷ 120% wartości Un (V)
• Odporność na napięcie AC: 4 KV przez 1 minutę
• Odporność na napięcie udarowe: 6KV - 1,2 μS
• Pobór mocy: < 2 W / 10 VA na fazę
• Wyświetlacz: LCD
• Temperatura pracy: –25 °C ÷ +55 °C
• Temperatura magazynowania: –40 °C ÷ +70 °C
• Maksymalne wskazania rejestracji: 9999999,9 kWh / kVarh
• Stopień ochrony: IP51
• Czujnik CT: 3 x ESCT-T24 150A/5A
