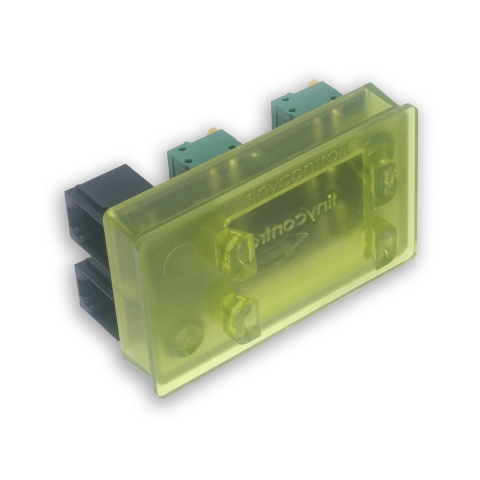

tB2 - płytka rozszerzeń z 1-Wire

Płytka rozszerzeń tB2 jest dostępna w dwóch konfiguracjach:

• Rozdzielacz 1-Wire - 1× RJ12 i 3× terminale sprężynowe, oraz dedykowane złącze dla wyświetlacza OLED 0.96 cala.
• Rozdzielacz 1-Wire - 1× RJ12 i 6× terminale sprężynowe.
  Ta strona dotyczy tego wariantu.

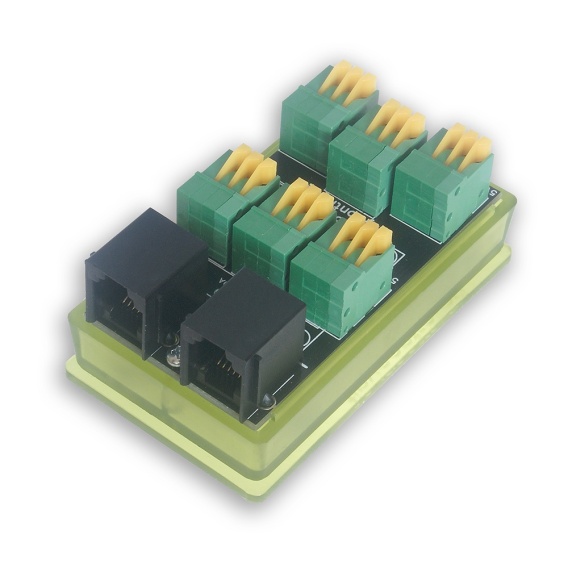

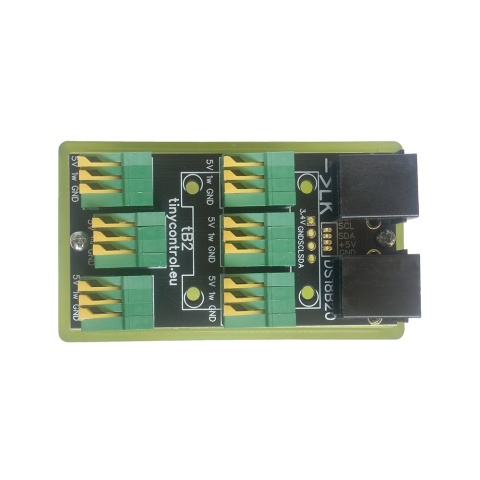

Płytka posiada terminale sprężynowe do wygodnego podłączenia czujników DS18B20 (do przekroju przewodu 0.5 mm²), wejścia terminali są podpisane na płytce.

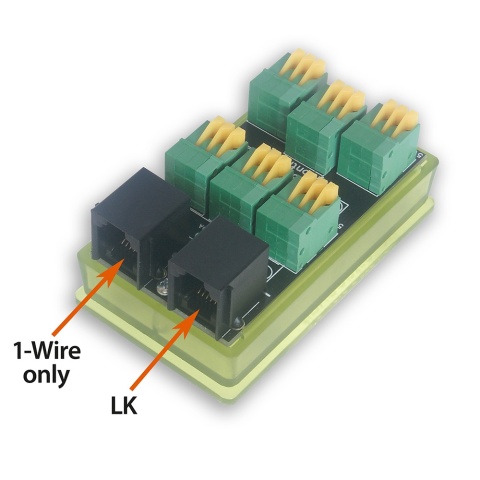

Wyposażona jest w dwa złącza RJ12, z których jedno jest dedykowane do podłączenia kontrolera LK (schemat podłączenia w obrazach) a drugie służy do podłączania czujnika 1-Wire lub dalszego rozszerzenia magistrali 1-Wire.

W zestawie znajdują się:

• Przewód 6-żyłowy (RJ12, długość 20 cm) do szybkiego podłączenia modułu do kontrolera.

Szczegółowe informacje na temat konfiguracji czujników i wyświetlacza dostępne są w instrukcji obsługi Lan Kontrolera.

Podstawowe własności

• 2 złącza RJ12 - jedno do podłączenia LK, drugie tylko 1-Wire
• 6 terminali sprężynowych do 1-Wire
• Wymiary: 66 x 36 x 18 mm
• Montaż na szynie DIN
