tHAT4 - nakładka IDC10

tHAT4 to nakładka rozszerzająca przeznaczona dla kontrolerów z serii Lan Kontroler 3.5+, oferująca dodatkowe możliwości sterowania i komunikacji.

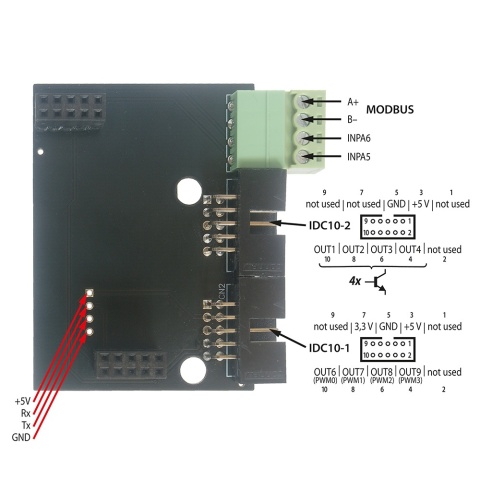

Na płytce znajdują się:

• 4 wyjścia w standardzie otwarty kolektor (OC), sterowane z wyjść PWM Lan Kontrolera – przeznaczone do obsługi przekaźników,
• 2 złącza IDC10, przygotowane do współpracy z płytkami przekaźników 4×10 A:
  • jedno z liniami OUT1–OUT4,
  • drugie z liniami PWM0–PWM3 oraz wyprowadzeniem 3.3 V,
• Zielone złącze śrubowe (terminal blokowy) z wyprowadzeniami:
  • A+, B– (RS485 – magistrala Modbus RTU)
  • INPA5, INPA6 (wejścia analogowe),
• Wyprowadzenia portu szeregowego: +5 V, Rx, Tx, GND (do ewentualnego dolutowania pinów lub przewodów).

Kompatybilność

• Pełna kompatybilność z kontrolerami LK3.9 i LK3.7+ (HW 3.7 i HW 3.8).
• W modelach LK3.5 i LK3.6 – konwerter Modbus (RS485) nie jest obsługiwany.
