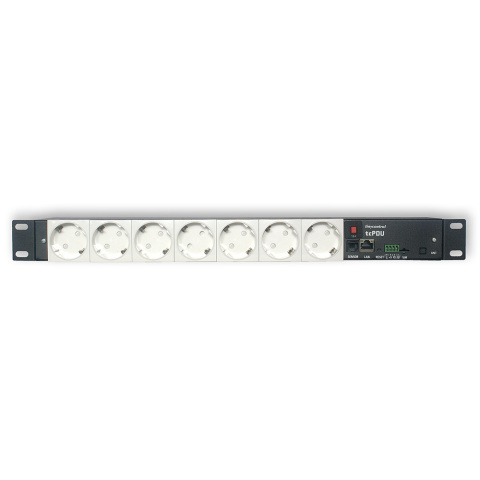

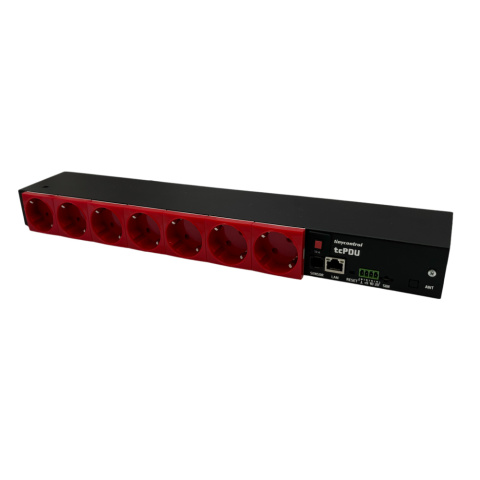

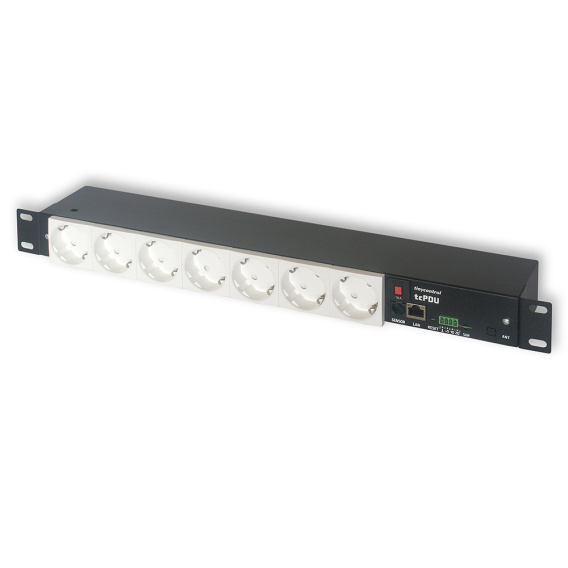

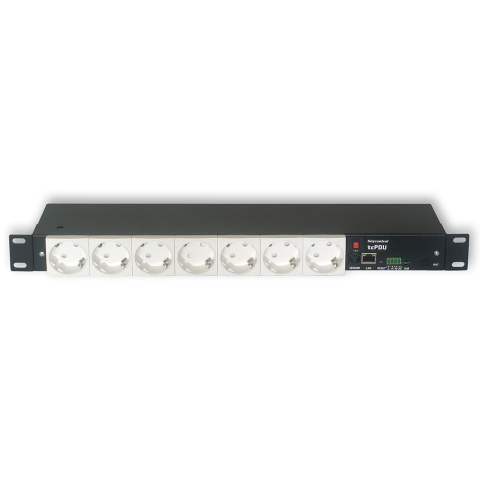

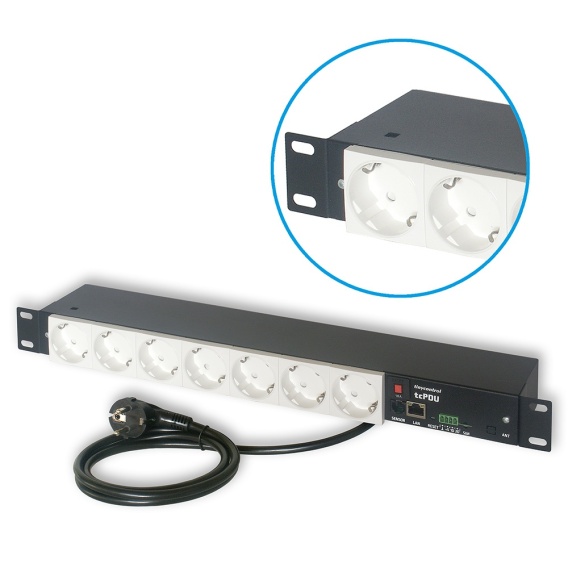

• tcPDU - Zarządzalna listwa zasilająca z monitorem poboru energii (typ gniazda F)

Symbol: 06226

Listwa zasilająca w standardzie Rack 19 cali, wyposażona w 7 niezależnie zarządzanych gniazd podłączonych do napięcia sieciowego 230 V. Zarządzanie listwą może odbywać się za pośrednictwem wbudowanego serwera www lub protokołu SNMP lub MQTT przez fizyczny interfejs sieci Ethernet 10/100 Mb.

Kolor gniazd
Typ gniazd F (niemiecki - Schuko)
Warianty
859.77
859.77
szt. Do przechowalni
Ilość w opakowaniu 1 szt.
Wysyłka w ciągu 24 godziny
Cena przesyłki 16
Odbiór osobisty 0
Paczkomaty InPost 16
Kurier GLS PL 17
Kurier InPost 18
Kurier UPS 20
Kurier DPD 20
Kurier DPD (pobranie) 25
Dostępność Średnia dostępność
Zostaw telefon

Listwa zasilająca w standardzie Rack 19 cali, wyposażona w 7 niezależnie zarządzanych gniazd podłączonych do napięcia sieciowego 230 V.
Zarządzanie listwą może odbywać się za pośrednictwem wbudowanego serwera www lub protokołu SNMP lub MQTT przez fizyczny interfejs sieci Ethernet 10/100 Mb.

Urządzenie posiada monitor energii podający aktualne napięcie sieciowe, prąd i moc czynną/bierną pobieraną przez odbiorniki oraz zużytą energię. Posiada 2 wejścia logiczne do monitorowania np. stanu otwarcia drzwi i zaniku napięcia sieciowego (jeśli jest podtrzymana UPS-em). Listwa posiada wydzielone dla odbiorników powtarzalne zabezpieczenie nadprądowe o wartości 10 A z możliwością zdalnego monitoringu i powiadamiania o rozłączeniu odbiorników.

Unikalną cechą listwy jest watchdog - monitorowanie ustawionych adresów IP i w przypadku braku odpowiedzi ping - resetowanie przypisanych gniazd sieciowych. Urządzenie pozwala także na lokalny pomiar czujnikiem temperatury/wilgotności z wyznaczeniem punktu rosy lub 8-ma czujnikami temperatury DS18b20 na dłuższych przewodach magistrali 1-Wire.

Podstawowe własności

  • Proste i intuicyjne zarządzanie przez stronę WWW z możliwością konfiguracji widoczności dodatkowych czujników jak wskazania temperatury, wejść logicznych, mocy czy energii.
  • Obsługuje protokół SNMPv2 i v3 z wysyłaniem trapów.
  • Obsługuje protokół MQTT - możliwość połączenia z naszym darmowym serwerem do zbierania i wykreślania danych oraz kontroli i monitoringu w aplikacji mobilnej, obsługiwane jest także szyfrowanie TLS przy pracy z własnymi serwerami MQTT.
  • Obsługuje protokół HTTP - umożliwia wysyłanie danych z czujników, stanu wyjść na serwer oraz sterowanie innymi urządzeniami w wyniku wysterowania funkcją Zdarzenia.
  • Umożliwia okresowe włączanie/wyłączanie oraz ustawienie funkcji załączenia gniazd wyjściowych po włączeniu urządzenia w odstępach czasowych w celu uniknięcia przeciążenia.
  • 2 magistrale pomiarowe: 1-Wire do czujników temperatury DS18B20 (obsługa do 8 sensorów) oraz I2C do czujnika wilgotności i temperatury z przeliczeniem punktu rosy.
  • 2 wejścia logiczne oraz masa i napięcie +5V do podłączania czujników 2-stanowych, np. kontaktronu monitorującego otworzenie drzwi, czujnika obecności napięcia sieciowego.
  • Niezależne zasilanie elektroniki i zabezpieczenie gniazd wyjściowych automatycznym bezpiecznikiem 10 A, w razie przerwania obwodu informacja pojawia się na ekranie, możliwość ustawienia powiadomienia o tym fakcie.
  • Odczyt wskazań prądu, napięcia, pobieranej mocy czynnej/biernej oraz 6 pól liczników energii do zliczania w określonym czasie lub wyznaczonych godzinach (np reset co dobę, oddzielne liczenie dla taryfy wysokiej i niskiej).
  • Funkcja Zdarzeń umożliwia ustawienie do 3-ch warunków połączonych funkcjami logicznymi do automatyzacji zadań - np załączania wyjść w zależności od temperatury, stanu wejść logicznych oraz wysłanie komunikatów, np o zaniku zasilania.
  • Funkcja Scheduler umożliwia załączanie wyjść wg kalendarza, cyklicznie co określony czas oraz resetowanie lub zliczanie liczników energii w określonych godzinach.
  • Funkcja Watchdog umożliwia monitorowanie określonych adresów IP i resetowanie wyjść jeśli brak odpowiedzi. Parametry komendy ping mogą być w szerokim stopniu konfigurowane (np co jaki czas, ile dopuszczalnych błędnych odpowiedzi, jaki czas oczekiwania na wznowienie po resecie, itp.).
  • Wysyłanie kilku różnych powiadomień email.
  • Obsługa HTTPS, ustawianie czasu wg serwera NTP, konto administratora i wielu użytkowników, umożliwienie wykonywania kopii ustawień i aktualizacji oprogramowania przez stronę WWW.

Specyfikacja techniczna

  • Ilość gniazd / kolor: 7 / biały
  • Rodzaj gniazd: typ E (francuski) lub typ F (niemiecki)
  • Napięcie zasilania: 230 V AC (±10%)
  • Maksymalny prąd obciążenia: 10 A - dla kategorii AC1, 0,75 kW - dla kategorii AC3
  • Zabezpieczenia: przepięciowe - warystor i bezpiecznik 15 A (z tyłu), przeciążeniowe - bezpiecznik automatyczny 10 A (z przodu)

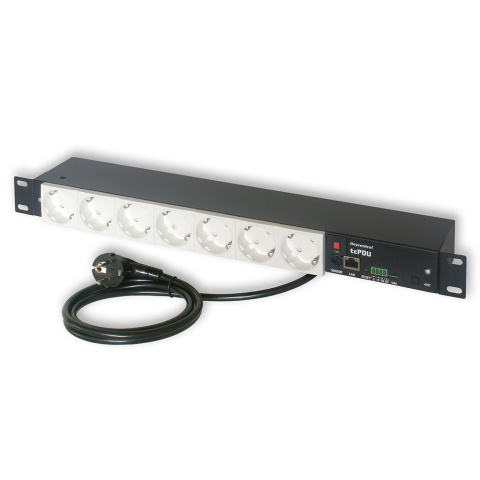

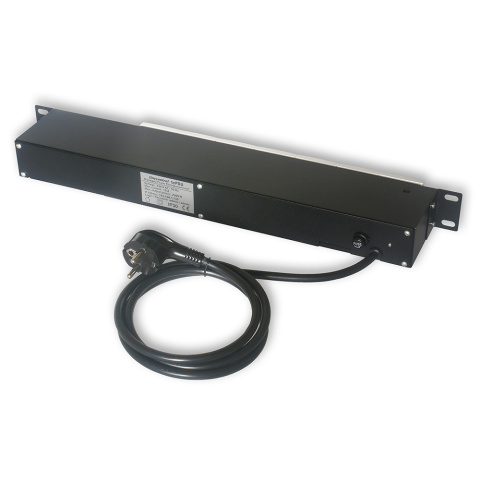

  • Rodzaj podłączenia: przewód z wtyczką (długość 135 cm)
  • Interfejsy: RJ45 - Ethernet 10/100 Mb, RJ12 - 1-Wire i I2C, terminal 4p - wejścia logiczne, +5V, masa.
  • Domyślny adres: 192.168.1.130

Przykłady zastosowania

  • Szafy serwerowe.
  • Sterowanie ogrzewaniem małej mocy.
  • Zasilanie urządzeń wymagających zdalnego sterowania.
  • Zasilanie urządzeń wymagających czasowego włączania/wyłączania.

Osprzęt kompatybilny z tcPDU

  • Czujnik temperatury i wilgotności AM2301B - LANKON-010
  • Czujnik temperatury DS18B20U 1-Wire - LANKON-030
  • Splitter RJ12 1-Wire/I2C/ DS18B20 DO LK2 / LK3 z przedłużaczem - LANKON-099
  • tB2 - płytka rozszerzeń z 1-Wire, I2C, do Lan Kontrolera v3.5 - LANKON-120

Do pobrania

Informacje dotyczące bezpieczeństwa

Ważne informacje dotyczące bezpieczeństwa użytkowania tcPDU

Zapoznanie się z instrukcją obsługi:
Przed rozpoczęciem użytkowania należy dokładnie zapoznać się z treścią instrukcji obsługi i ściśle przestrzegać zawartych w niej zaleceń.
Producent nie ponosi odpowiedzialności za skutki nieprzestrzegania zaleceń niniejszej instrukcji oraz za niewłaściwe wykorzystanie produktu.

Ochrona przed dostępem osób nieuprawnionych:
Urządzenie należy użytkować w miejscu niedostępnym dla osób nieuprawnionych, w szczególności dzieci.

Bezpieczeństwo podłączenia:
Zabrania się podłączania listwy zasilającej do gniazd bez prawidłowo wykonanej instalacji przeciwporażeniowej (brak styku ochronnego, tzw. kołka uziemiającego).

Czynności przed użyciem listwy zasilającej:

Sprawdzenie stanu technicznego:
Przed użyciem należy sprawdzić stan techniczny listwy zasilającej.
Użytkowanie listwy zasilającej z uszkodzeniami jest zabronione, ponieważ może spowodować porażenie prądem lub pożar.

Maksymalna moc podłączanych urządzeń:
Przed podłączeniem urządzeń należy sprawdzić ich łączny pobór mocy (w watach, W). Łączna moc podłączonych urządzeń nie może przekraczać wartości znamionowej listwy, określonej na obudowie, opakowaniu lub w karcie katalogowej dostępnej na stronie: www.tinycontrol.pl.

Wyłączone urządzenia:
Upewnij się, że wszystkie urządzenia podłączane do listwy są wyłączone przed ich podłączeniem.

Przewód zasilający:
Przed rozpoczęciem użytkowania przewód zasilający listwy powinien być całkowicie rozwinięty.

Wymiana wkładki topikowej:
Odłączyć listwę zasilającą od sieci elektrycznej.Odkręcić kapturek oprawy bezpiecznikowej i wyjąć uszkodzoną wkładkę topikową.
Zainstalować nową wkładkę topikową o parametrach:

5x20 mm, WTA, 15A, 250V.
Wkręcić kapturek z wkładką w oprawę.
Podłączyć listwę zasilającą do sieci elektrycznej.
Uwaga: Uszkodzone wkładki topikowe nie podlegają naprawie. Należy je wymieniać na nowe i sprawne.

Ograniczenia użytkowania:

Zakaz ingerencji w konstrukcję:
Zabrania się samodzielnego demontażu, modyfikacji, przeróbek lub napraw listwy zasilającej oraz jej elementów składowych.

Zakaz ingerencji w elementy ochronne:
Zabrania się usuwania, mostkowania lub ingerencji w zabezpieczenia (np. termiczne, przeciążeniowe), włączniki czy bolce uziemiające.

Naprawy:
Wszelkie naprawy mogą być wykonywane wyłącznie przez wykwalifikowany serwis z wykorzystaniem oryginalnych części.

Uwaga: Zdjęcie obudowy urządzenia i samodzielne próby naprawy mogą spowodować porażenie prądem lub pożar. Serwisowanie należy zlecać jedynie wykwalifikowanemu personelowi.

Dodatkowe informacje:Bezpieczeństwo konstrukcji:
Produkt został zaprojektowany zgodnie z obowiązującymi normami i nie zawiera substancji niebezpiecznych ani baterii.
